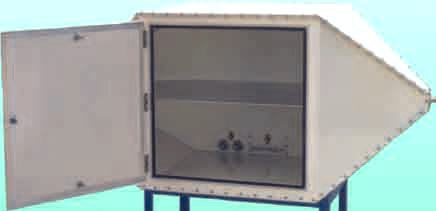

1. GTEM cellシリーズ

電波暗室メーカーが製造したTEMcellは、頑丈な作りです。ヨーロッパでは、自動車メーカ各社へ納入しております。



シリーズサイズ

型名	周波数	最大入力/W	外形(cm)	ドアーサイズ(cm)	重量(kg)	最大DUTサイズ(cm)
250	0.1ＭＨｚ〜20ＧＨｚ	250/500	115X64X44	30X23	80	20X20X15
500	0.1ＭＨｚ〜20ＧＨｚ	500/1000	300X165X110	42X42	200	40X40X30
750	0.1ＭＨｚ〜20ＧＨｚ	600/1200	400X220X147	61X61	400	60X60X50
1000	0.1ＭＨｚ〜20ＧＨｚ	800/1600	500X276X184	79X79	650	75X75X70
1250	0.1ＭＨｚ〜20ＧＨｚ	800/1600	600X330X220	100X100	850	95X95X85
1500	0.1ＭＨｚ〜20ＧＨｚ	800/1600	700X385X257	120X120	1000	120X120X100
1750	0.1ＭＨｚ〜20ＧＨｚ	800/1600	800X440X293	140X140	1300	140X140X120
2000	0.1ＭＨｚ〜20ＧＨｚ	800/1600	900X495X330	160X160	1650	160X160X140

　

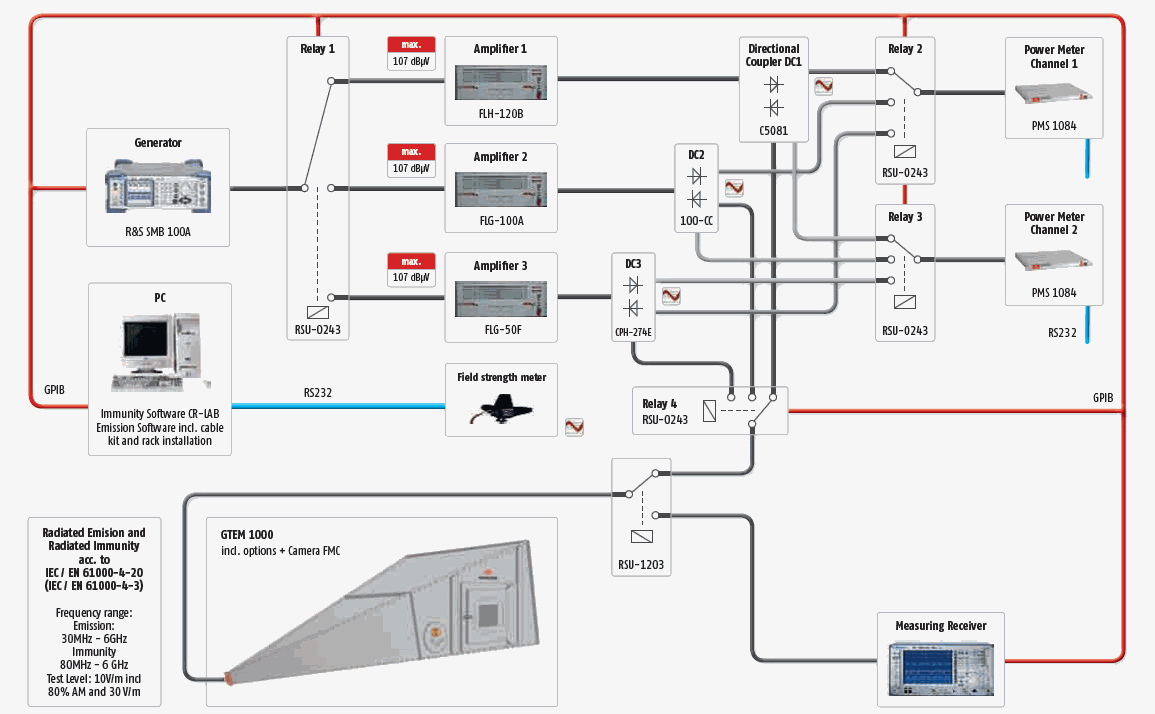

システム構成図





　

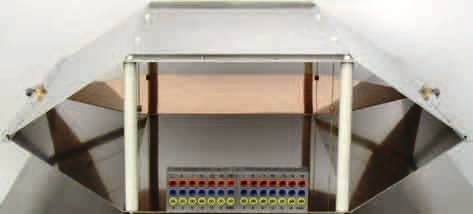

2. オープンTEM cell

標準化したモデルで安心して使用できます。

　



シリーズサイズ

型名	周波数	最大入力/W	外形(cm)	重量(kg)
220	DC〜２20ＭＨｚ	1.5kw	180X160X73	55
500	DC〜500ＭＨｚ	1kw	97X81X32	12
1000	DC〜１ＧＨｚ	750w	54X45X16.8	3.5
3000	DC〜３ＧＨｚ	400w	44X18X8	1.1

　

　

3. クローズド TEM cell



   シリーズサイズ

   型名	周波数	最大入力/W	外形(cm)	重量(kg)
   TEMF200	DC〜２00ＭＨｚ	1.6kw	130X70X62	29
   TEMF500	DC〜500ＭＨｚ	1kw	60X30X22	20
   TEMF1000	DC〜１ＧＨｚ	750w	54X45X18	4.8
   TEMF3000	DC〜３ＧＨｚ	400w	15X8X6	8

   　

4. ストリップライン

イミニティ用途のストリップライン　

50Ω用　SR50/1000 ：0〜1ＧＨｚ



90Ω用　SR90/1000：0〜1ＧＨｚ



　

5. コムジェネレーター

電波暗室サイトの確認用、コムジェネレーター　10ＭＨｚ〜3.5ＧＨｚ対応

　　　　

　

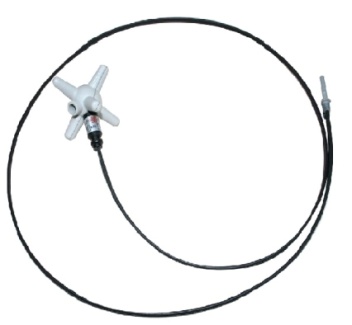

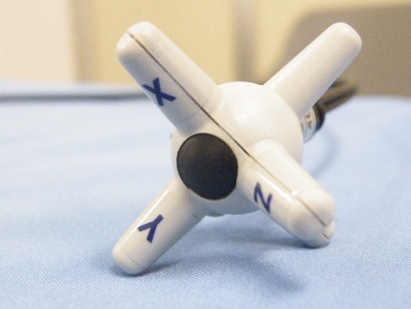

6. 電界センサー（E-Field Probe）10kHz〜9.25ＧＨｚ対応　

イミニティ測定の電解均一性確認用EFS10/EFS100

　

　　　　　

EFS10/EFP100定価 ￥795.000.- 仕様は問い合わせください。

　

　

7. 各種アンテナ類

　EMI,EMC用途の広帯域アンテナ/ログべり、バイコニカルまで、9kHz〜26.5GHz迄、強電界タイプまで準備しております。

種類サイズなど

種類	型名	周波数	最大入力/W	外形(mm)	用途
広帯域アンテナ	BTA-H	30MHz〜2000ＭＨｚ	1000W	700X1289X440	Emission&immunity
広帯域アンテナ	BTA-M	30MHz〜3000ＭＨｚ	1000W	300X165X110	Emission&immunity
広帯域アンテナ	ALX-4000	25ＭＨｚ〜4ＧＨｚ	最大900W	1500X930X620	Emission&immunity
ダブルスタテックログペリ	AXL-80	80ＭＨｚ〜4ＧＨｚ	3kW	1850X1460X1955	Emission&immunity
ダブルスタテックログペリ	AXL-80S	80ＭＨｚ〜4ＧＨｚ	3kW	1480X1330X1480	Emission&immunity
ダブルスタテックログペリ	AXL-200	200ＭＨｚ〜2.5ＧＨｚ	3kW	930X890X940	Emission&immunity
ダブルスタテックログペリ	MAX-9	700ＭＨｚ〜10.5ＧＨｚ	150W	675X270X270	Emission&immunity
ダブルスタテックログペリ	MAX-18	700ＭＨｚ〜18ＧＨｚ	50W	590X270X270	Emission&immunity
広帯域ホーンアンテナ	HAX-6	500ＭＨｚ〜6ＧＨｚ	Nコネクター限度	820X424X314	Emission&immunity
広帯域ホーンアンテナ	HAX-18	800ＭＨｚ〜18ＧＨｚ	300W	408X245X142	Emission&immunity
広帯域ホーンアンテナ	HAX-40	14ＧＨｚ〜40ＧＨｚ	10W	86X75X60	Emission&immunity
アクティブ・ロッドアンテナ	SAX-10	9kHz〜30ＭＨｚ	-	-	-
アクティブ・ループアンテナ	LAX-10	9kHz〜30ＭＨｚ	-	-	-
バイコニカル・アンテナ	SAM-6	1ＧＨｚ〜6ＧＨｚ	20W	-	-
バイコニカル・アンテナ	SAM-18	3ＧＨｚ〜18ＧＨｚ	10W	-	-

　

　　　　　　　　

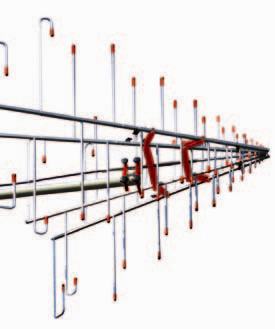

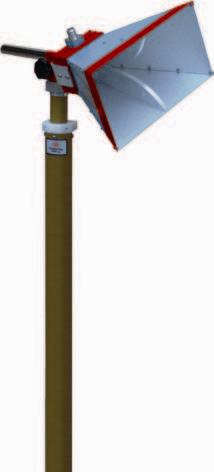

ダブルスタティック・ログべり・アンテナ　　　　広帯域ホーンアンテナ

ハイパワー用途です。　　　　　　　　　　　　　　　　　HAXシリーズ

MAXシリーズ

　　　　　　

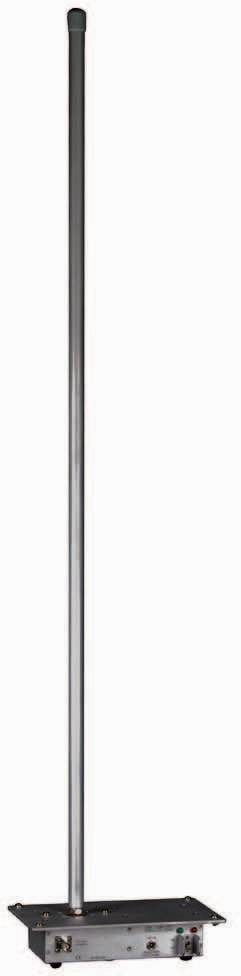

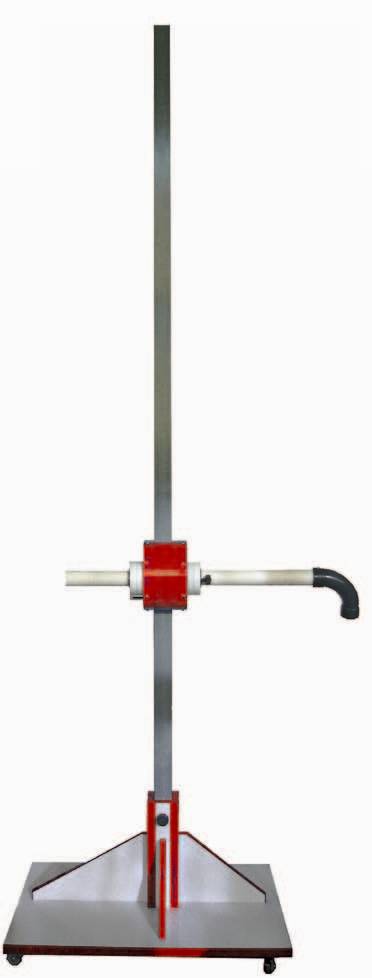

　アクティブ・ループアンテナ　　　　　　アクティブ・ロッドアンテナ

　

8. プリ・アンプ

汎用のプリアンプとして、広帯域3種類のアンプを準備しております。



　

種類サイズ

型名	周波数	外形(mm)
FPA-4	9kHz〜4ＧＨｚ	60X40X40
FPA-18	1ＧＨｚ〜18ＧＨｚ	142X90X48
FPA-26	18ＧＨｚ〜26.5ＧＨｚ	210X100X60

　

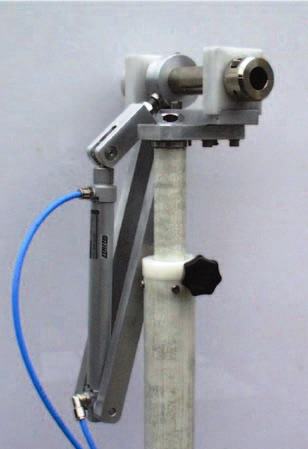

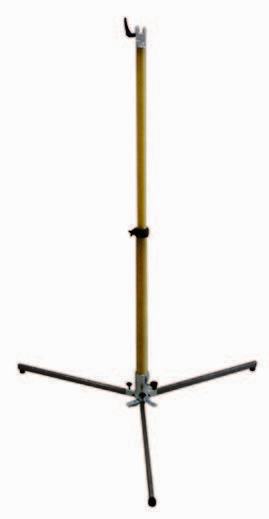

9. アンテナマスト/自動タイプ、手動タイプ
