RFシールドボックス　 中型サイズ

TC-5901C

自動開閉タイプ電波シールドボックス

◇外形サイズ : 459(W) x 300(D) x 193(H) mm
◇内形サイズ : 408(W) x 218(D) x 135(H) mm
 ◇シールド性能   > 70dB 100～2000MHz (TC-5901C)
                     > 60dB 2000MHz～3000MHｚ(TC-5901C)
                     > 50dB 3000 to 6000MHz(TC-5901C)

◇6GHzまでの製品に対応するシールド性能を保持しております。
◇ドア開閉とテスト用フィクスチャーをエアーで制御しPCにてコントロールできます。
◇合格/不合格確認用の赤と緑のLEDがついてます。
◇データ用ポートと電源ライン用にフィルターを搭載しております。
◇RS232-Cによるリモート操作が行えます。
◇テストニーズに合わせて専用のフィクスチャーを製作します。

●携帯電話, ノートブックPC＆タブレットPC, Bluetooth, RFID, 無線LAN,GPS,Zigbee,などの各種通信端末をシールドしながら、無線通信テストを実施することが出来ます。
●豊富なインターフェースを準備しております。様々なデバイスに対応可能です。
●I/Oコネクタは、BNC、N、SMA、AC電源、DC電源、RJ-45、USB、D-subコネクタ等を用意しています。
●通信端末をシールドしながら、無線通信テストを実施することが出来ます。

主な特長
【TC-5901C】は、シールド性能60dB／2.5GHzの小型シールド・ボックスです。ドア開閉とテスト用フィクスチャーをエアーで制御し、PCにてコントロールできます。

製品開発、品質検査用にテスコム製シールド・ボックスと共有頂ければ、効率的な測定が可能です。

シールド・ボックスで、無線カップリング測定が可能です。

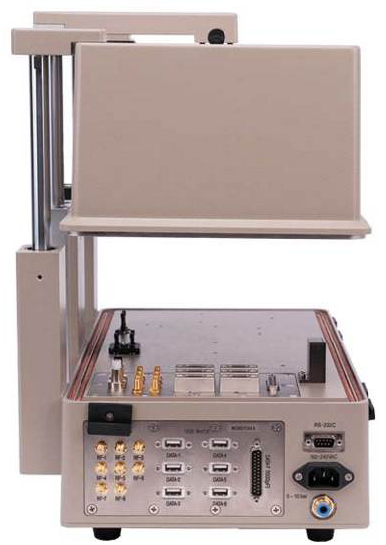

①電源スイッチ
②開閉スイッチ
③電源用コネクタ（DC24V)
④RS-232C （DSUB9）
⑤エアーインレット

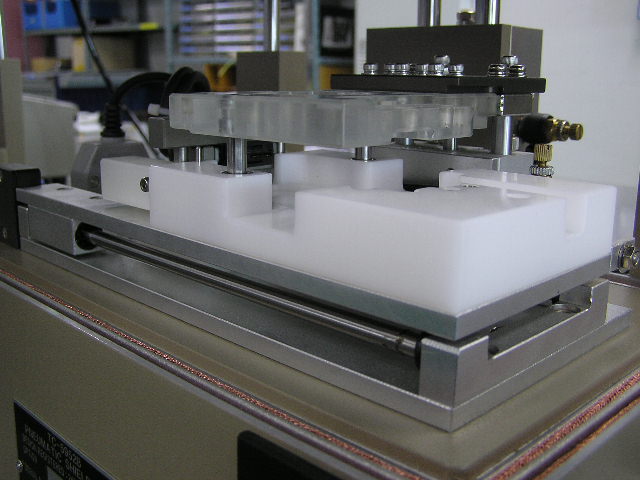

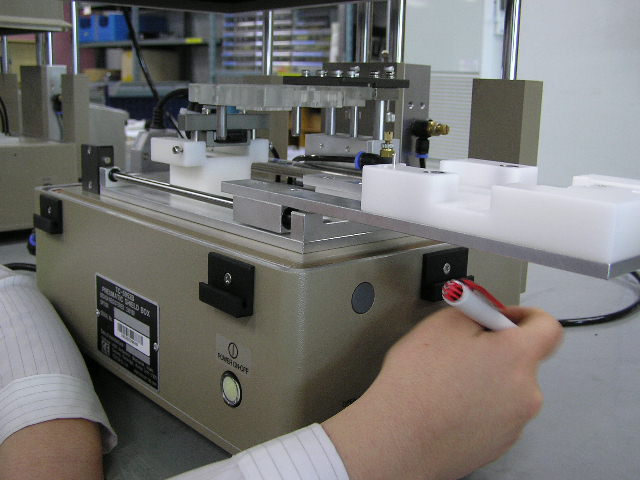

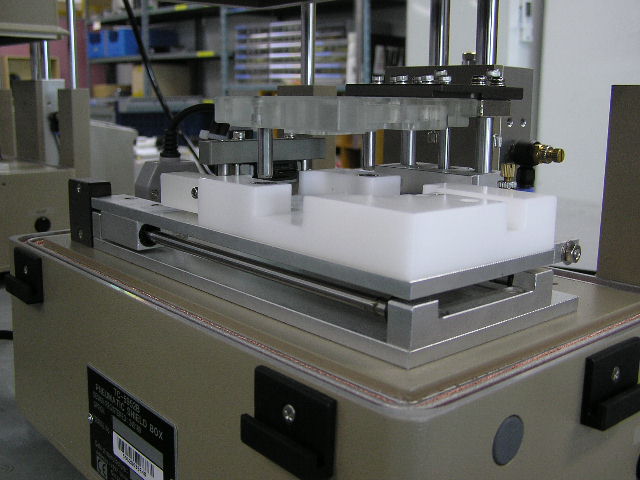

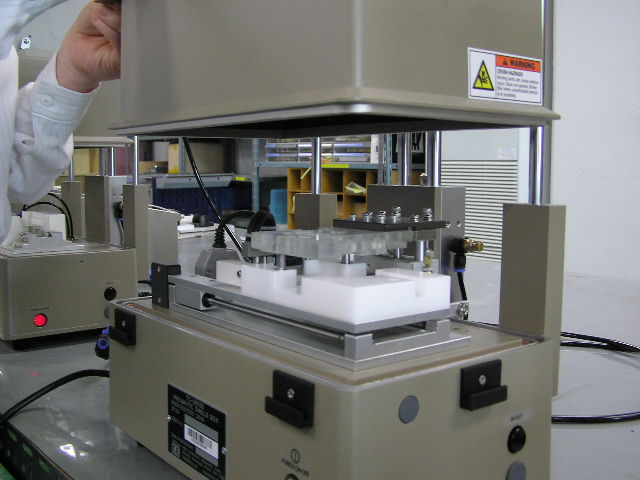

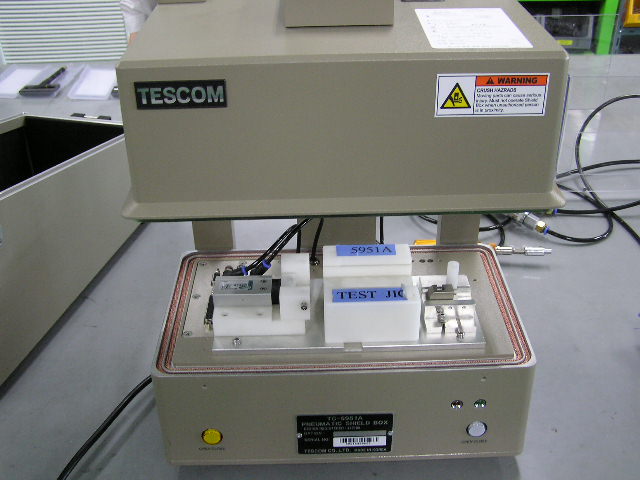

サンプル写真

v操作方法
1.エアーインレットに圧縮空気を接続します。
2.DC入力コネクタ及びAC入力コネクタに電源コードを接続し、電源をオンにします。
3.シールドボックス内部に測定物を設置します。ドア開閉、フィクスチャー動作は、オープン/クローズスイッチを押します。

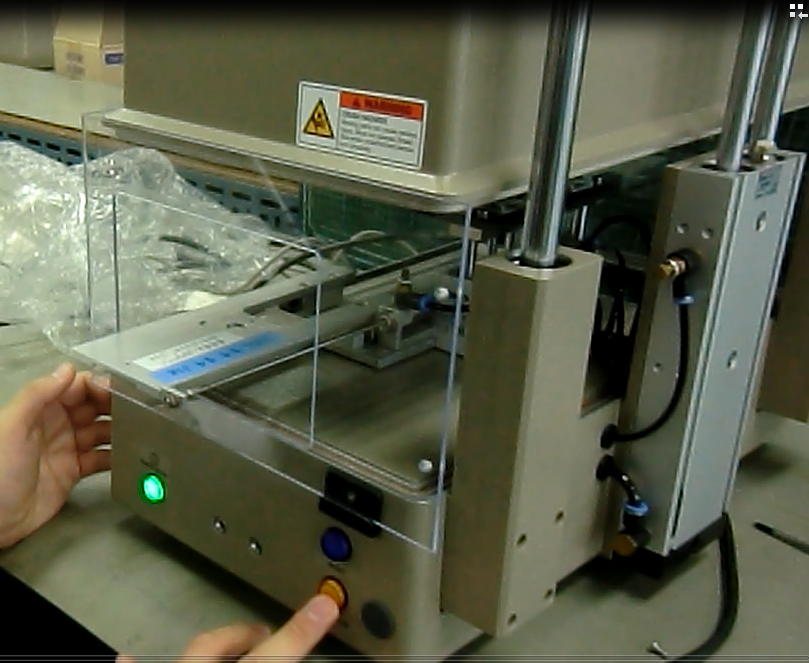

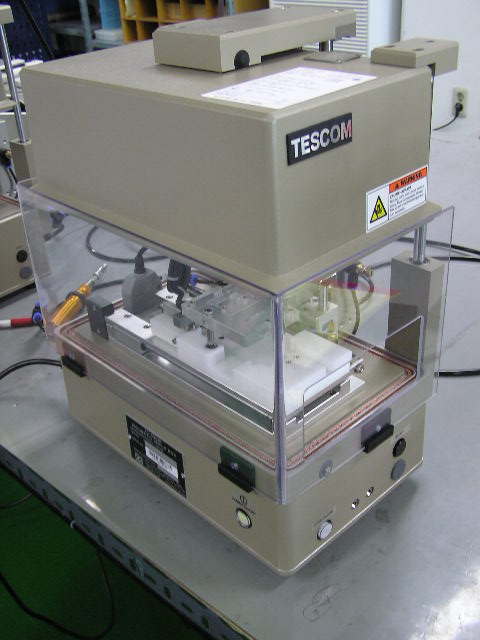

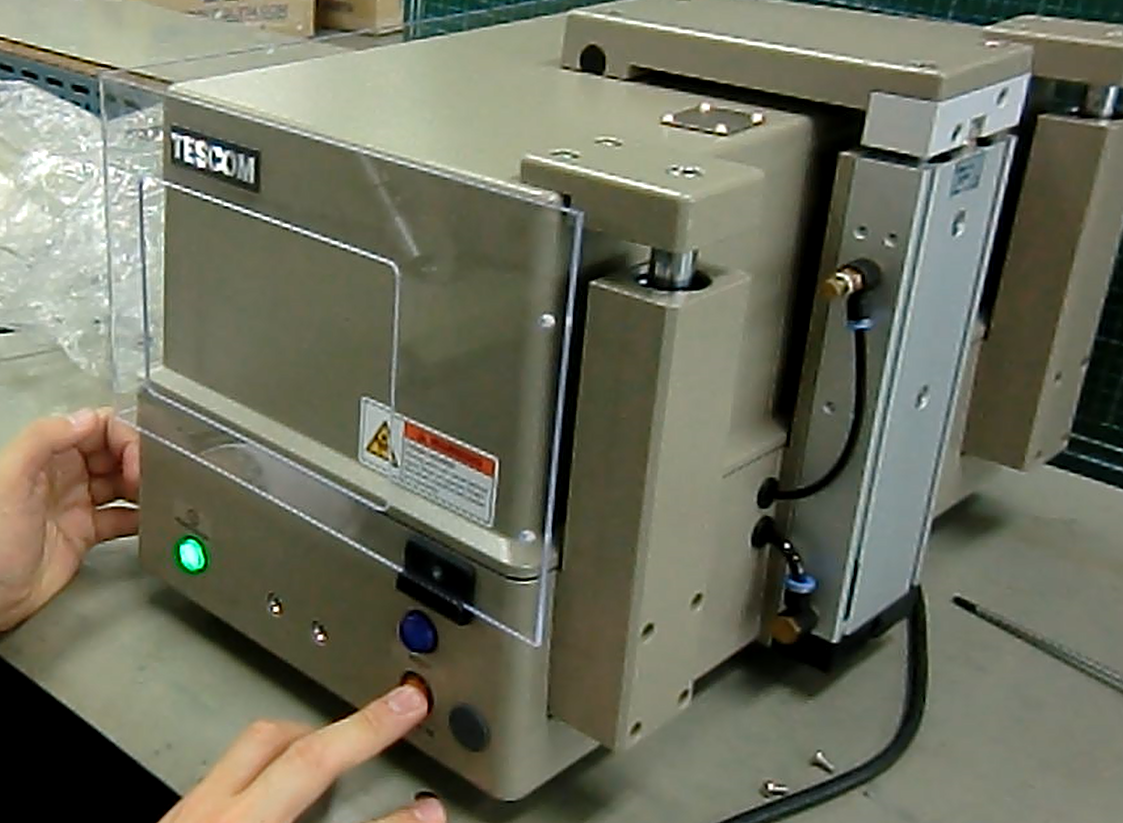

安全対策カバー
手を挟む事故を防止します		 フィクスチャー脱着、装着時
