操作方法
1.エアーインレットに圧縮空気を接続します。
2.DC入力コネクタ及びAC入力コネクタに電源コードを接続し、電源をオンにします。
3.シールドボックス内部に測定物を設置します。ドア開閉、フィクスチャー動作は、オープン/クローズスイッチを押します。

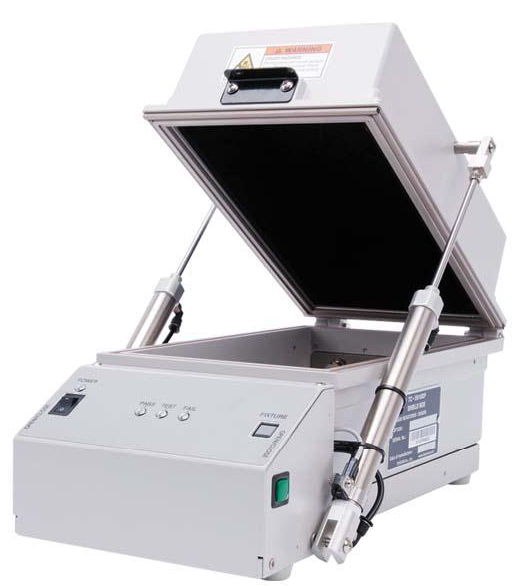

	RFシールドボックス　小型サイズ　 TC-5910DP 自動開閉タイプ電波シールドボックス
	◇外形サイズ : 211(W) x 375(D) x 193(H) mm ◇内形サイズ : 130(W) x 235(D) x 138(H) mm ◇シールド性能 : >60dB up to 2.5GHz ◇6GHzまでの製品に対応するシールド性能を保持しております。 ◇ドア開閉とテスト用フィクスチャーをエアーで制御しPCにてコントロールできます。 ◇合格/不合格確認用の赤と緑のLEDがついてます。 ◇データ用ポートと電源ライン用にフィルターを搭載しております。 ◇RS232-Cによるリモート操作が行えます。 ◇テストニーズに合わせて専用のフィクスチャーを製作します。
●携帯電話, ノートブックPC＆タブレットPC, Bluetooth, RFID, 無線LAN,GPS,Zigbee,などの各種通信端末をシールドしながら、無線通信テストを実施することが出来ます。 ●豊富なインターフェースを準備しております。様々なデバイスに対応可能です。 ●I/Oコネクタは、BNC、N、SMA、AC電源、DC電源、RJ-45、USB、D-subコネクタ等を用意しています。 ●通信端末をシールドしながら、無線通信テストを実施することが出来ます。主な特長【TC-5910DP】は、シールド性能 70dB／2GHzの小型シールド・ボックスです。ドア開閉とテスト用フィクスチャーをエアーで制御し、PCにてコントロールできます。

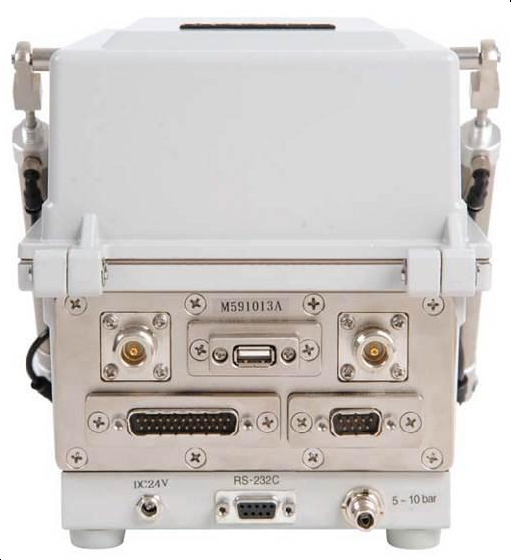

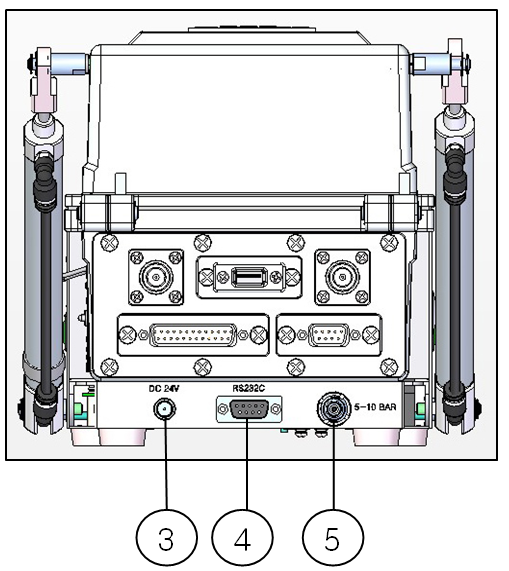

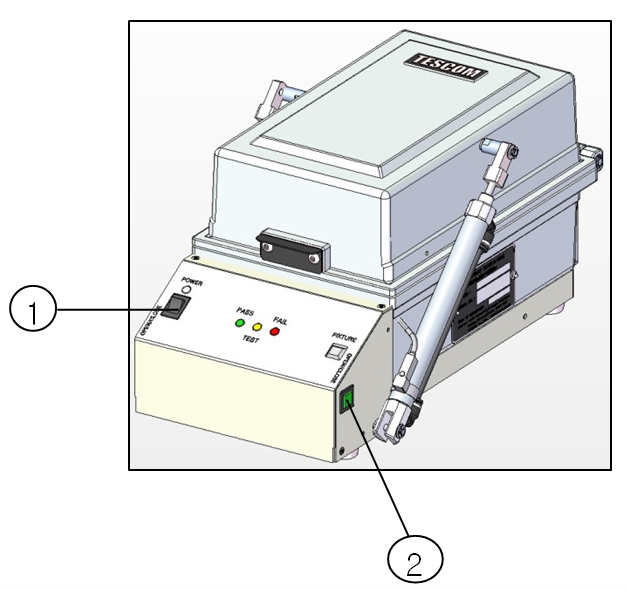

製品開発、品質検査用にテスコム製シールド・ボックスと共有頂ければ、効率的な測定が可能です。シールド・ボックスで、無線カップリング測定が可能です。 ①電源スイッチ ②開閉スイッチ ③電源用コネクタ（DC24V) ④RS-232C （DSUB9） ⑤エアーインレット
v 操作方法 1.エアーインレットに圧縮空気を接続します。 2.DC入力コネクタ及びAC入力コネクタに電源コードを接続し、電源をオンにします。 3.シールドボックス内部に測定物を設置します。ドア開閉、フィクスチャー動作は、オープン/クローズスイッチを押します。
最適な位置に固定可能なユニーバーサルフィクスチャー XY位置出しモデルアンテナの向きも水平/垂直に設置可能です
			F59105A　TC-93026A搭載時　 TC-5910D/DP標準フィクスチャー様々な測定物に合わせてアンテナ位置を調整出来、最適な位置に固定できます。
