v操作方法
1.エアーインレットに圧縮空気を接続します。
2.DC入力コネクタ及びAC入力コネクタに電源コードを接続し、電源をオンにします。
3.シールドボックス内部に測定物を設置します。ドア開閉、フィクスチャー動作は、オープン/クローズスイッチを押します。

	RFシールドボックス　中型サイズ　 TC-5916AP　自動開閉タイプ電波シールドボックス
	◇外形サイズ : 325(W) x 432(D) x 256(H) mm ◇内形サイズ : 310(W) x 280(D) x 200(H) mm ◇シールド性能 : >60dB up to 2.5GHz ◇6GHzまでの製品に対応するシールド性能を保持しております。 ◇ドア開閉とテスト用フィクスチャーをエアーで制御し、PCにてコントロールできます。 ◇合格/不合格確認用の赤と緑のLEDがついてます。 ◇データ用ポートと電源ライン用にフィルターを搭載しております。 ◇RS232-Cによるリモート操作が行えます。 ◇テストニーズに合わせて専用のフィクスチャーを製作します。
【TC-5916Aの自動タイプと手動タイプ】	既存シールド・ボックスの自動タイプを製品化しました。テスコム社製シールド・ボックスの汎用タイプ　TC-5915A、TC-5916Aともに、手動タイプでも、価格、用途でも最もご利用の多いサイズです。このサイズを、治具を収納でき、測定も簡単に対応できるように自動タイプへ製品化しております。測定の高速化へ、ご利用ください。
●携帯電話, ノートブックPC＆タブレットPC, Bluetooth, RFID, 無線LAN,GPS,Zigbee,などの各種通信端末をシールドしながら、無線通信テストを実施することが出来ます。 ●豊富なインターフェースを準備しております。様々なデバイスに対応可能です。 ●I/Oコネクタは、BNC、N、SMA、AC電源、DC電源、RJ-45、USB、D-subコネクタ等を用意しています。 ●通信端末をシールドしながら、無線通信テストを実施することが出来ます。主な特長【TC-5916AP】は、シールド性能60dB／2.5GHzの小型シールド・ボックスです。ドア開閉とテスト用フィクスチャーをエアーで制御し、PCにてコントロールできます。

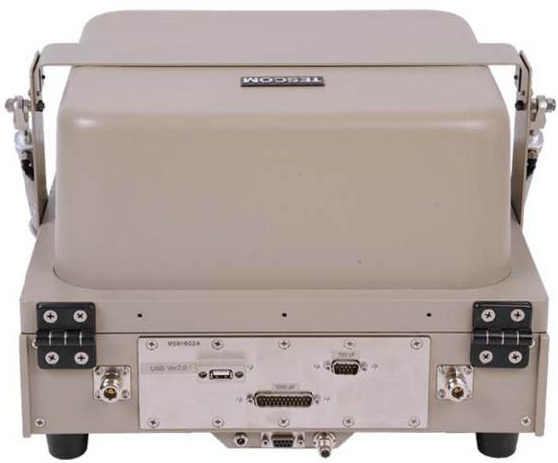

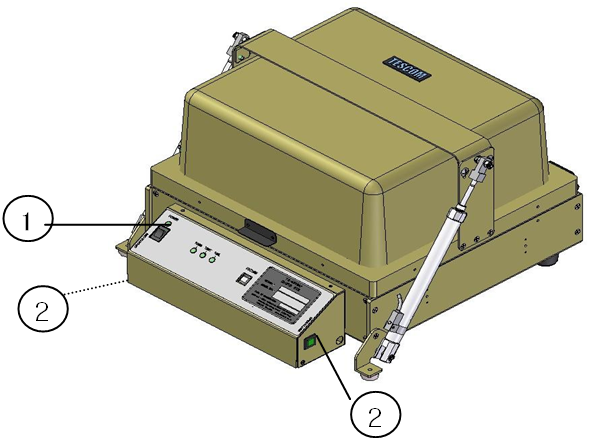

製品開発、品質検査用にテスコム製シールド・ボックスと共有いただければ、効率的な測定が可能です。シールド・ボックスで、無線カップリング測定が可能です。 ①電源スイッチ ②開閉スイッチ ③電源用コネクタ（DC24V) ④RS-232C （DSUB9） ⑤エアーインレット
v操作方法 1.エアーインレットに圧縮空気を接続します。 2.DC入力コネクタ及びAC入力コネクタに電源コードを接続し、電源をオンにします。 3.シールドボックス内部に測定物を設置します。ドア開閉、フィクスチャー動作は、オープン/クローズスイッチを押します。
最適な位置に固定可能なユニーバーサルフィクスチャー XY位置出しモデルアンテナの向きも水平/垂直に設置可能です
			F59161A　 TC-93026A搭載時 TC-5916A/AP標準フィクスチャーです。 310（W)×260（D)×12（H）mm
