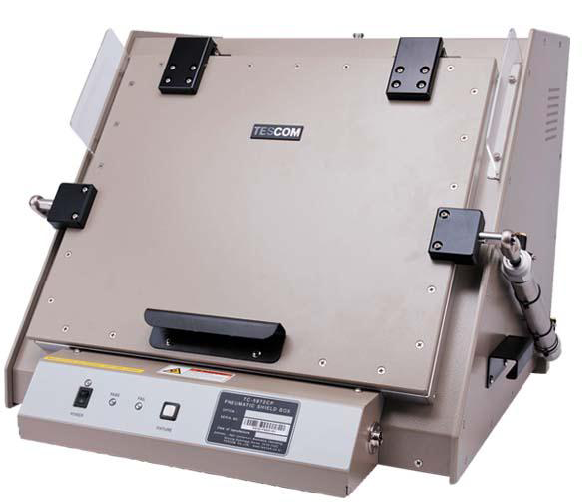

RFシールドボックス　大型サイズ　

TC-5972AP/CP

自動開閉タイプ電波シールドボックス

◇外形サイズ : 546(W) x 620(D) x 360(H) mm
◇内形サイズ : 470(W) x 470(D) x 360(H) mm
◇シールド性能 : >70dB up to 2.5GHz

◇6GHzまでの製品に対応するシールド性能を保持しております。
◇ドア開閉とテスト用フィクスチャーをエアーで制御し、PCにてコントロールできます。
◇合格/不合格確認用の赤と緑のLEDがついてます。
◇データ用ポートと電源ライン用にフィルターを搭載しております。
◇RS232-Cによるリモート操作が行えます。
◇テストニーズに合わせて専用のフィクスチャーを製作します。

既存シールド・ボックスの自動タイプを製品化しました。
治具を収納でき、測定も簡単に対応できるように自動タイプへ製品化しております。測定の高速化へご利用ください。

●携帯電話, ノートブックPC＆タブレットPC, Bluetooth, RFID, 無線LAN,GPS,Zigbee,などの各種通信端末をシールドしながら、無線通信テストを実施することが出来ます。
●豊富なインターフェースを準備しております。様々なデバイスに対応可能です。

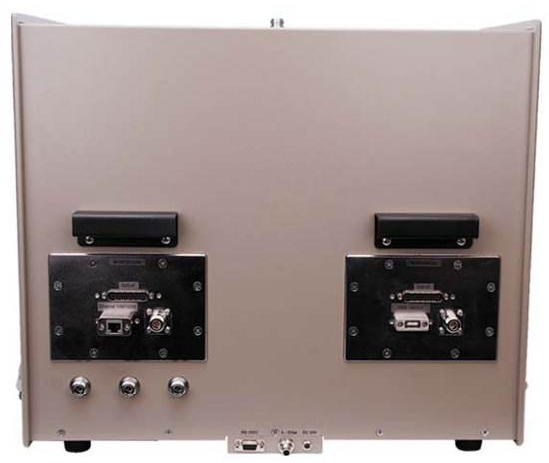

●I/Oコネクタは、BNC、N、SMA、AC電源、DC電源、RJ-45、USB、D-subコネクタ等を用意しています。
●通信端末をシールドしながら、無線通信テストを実施することが出来ます。

主な特長
【TC-5972AP/CP】は、シールド性能70dB／2.5GHzの大型シールド・ボックスです。ドア開閉とテスト用フィクスチャーをエアーで制御し、PCにてコントロールできます。

v操作方法
1.エアーインレットに圧縮空気を接続します。
2.DC入力コネクタ及びAC入力コネクタに電源コードを接続し、電源をオンにします。
3.シールドボックス内部に測定物を設置します。ドア開閉、フィクスチャー動作は、オープン/クローズスイッチを押します。

最適な位置に固定可能なユニーバーサルフィクスチャー

F59704A for Notebook Test

F59706A Tablet PC Test  (Radiation Test JIG)
