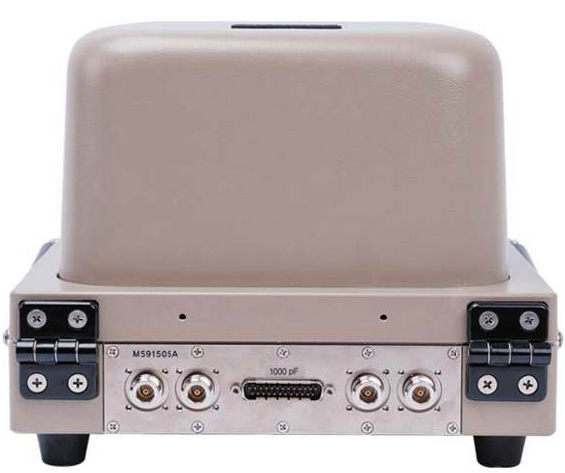

RFシールドボックス　中型サイズ・汎用サイズ・専用フィクスチャー TC-5915A　電波シールドボックス TC-5915A、手動開閉タイプの電波シールドボックスです。
100MHz～6GHz対応 GPS, Bluetooth, Wi-fi, Wimax, LTEなど無線通信デバイスの試験に適しております。
	製造ライン、設計開発、品質管理など様々な測定環境に適しており、優れたシールド性能と測定に必要なインターフェースを有しています。携帯電話、ノートブックPC、タブレットPC、ワイヤレスデバイス、Bluetooth、RFID、3G、無線LAN、GPS、Zigbeeなどの各種通信端末をシールドしながら、無線通信テストを実施することが出来ます。インターフェースパネルのカスタムオーダーも可能です。シールド性能: > 70dB 100～2000MHz > 70dB 2000～3000MHz > 50dB 3000～6000MHz 外形寸法: 325(W) x 475(D) x 224(H) [mm] 内形寸法: 220(W) x 280(D) x 170(H) [mm] 重量 Total: 7Kg
	●携帯電話, ノートブックPC＆タブレットPC, Bluetooth, RFID, 無線LAN,GPS,Zigbee,などの各種通信端末をシールドしながら、無線通信テストを実施することが出来ます。 ●豊富なインターフェースを準備しております。様々なデバイスに対応可能です。 ●I/Oコネクタは、BNC、N、SMA、AC電源、DC電源、RJ-45、USB、D-subコネクタ等を用意しています。 ●通信端末をシールドしながら、無線通信テストを実施することが出来ます。主な特長 ① 開閉が簡単なワンハンドルモデル ② 専用フィクスチャー搭載可能です。 ③ 豊富なアンテナを取り揃えております。 ④ 最適な位置に固定可能なユニーバーサルフィクスチャー ⑤ バックパネルを取り替えることで、複数テストに対応します。 ⑥ シリアルナンバー管理で、サポートも万全です。 ⑦ 長期間の使用に最適なメンテナンス性にも優れています。 ⑧ 大変お買い得なオールインワンモデルも準備しております。
TESCOM社製電波シールドボックスと共有測定が可能なアンテナカップラです。電波シールド・ボックス内での、RF測定中に共振反射で測定精度が劣るという問題には、電波吸収体だけでは対応できません。 800～２６５０MHzまでのアンテナカップラーの普及は一般的です。各種DUTに合わせて、サイズ、周波数に合わせて準備しております。
製品開発、品質検査用にTescom製電波シールド・ボックスと共有いただければ、効率的な測定が可能です。シールド・ボックスで、無線カップリング測定が可能です。 Tescom社のアンテナカップラーを使用すれば、電波吸収体がなくても、筐体内の共振を収束できます。一度デモでご使用ください。
携帯端末、無線LANのカップリング検査用途。従来の3GHz対応を大幅に広帯域化しました。使用周波数は、800MHz〜6GHz。ほとんどの周波数帯に対応しております。シールド・ボックス内での検査に有効です。
型番：TC-93060A(LHCP) 型番：TC-93061A(RHCP) 周波数レンジ：800-6GHz VSWR：Better than1：2.2(Typ 1.8) RFコネクター： SMA サイズ(mm) ： 106×130×15.6(H)

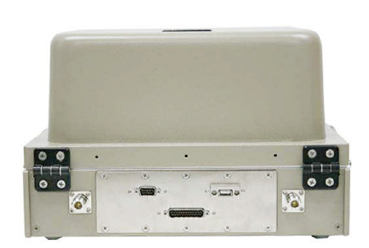

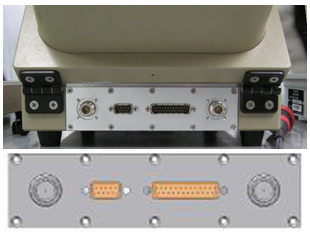

オプションＩ/Ｏモジュールパネルバックモジュール　豊富なI/Oコネクタを取り揃えております。標準品にない場合は、必要なコネクタを追加できます。
	Data Interface Module DB91000pF Pi filter DB251000pF Pi filter N(f) outside and SMA(f) inside		W-LAN CardBus Controller Module for Desk Top PC

	RJ-45 Interface Module		DC Power interface Module

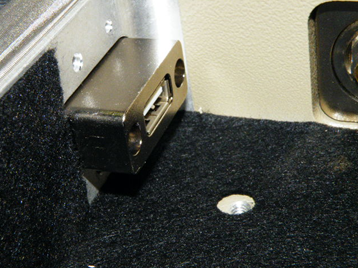

	DSUB9 Interface Module		USB Interface Module

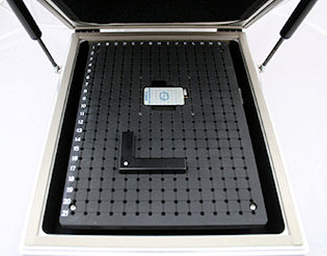

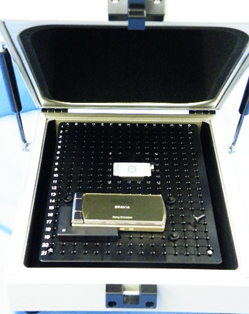

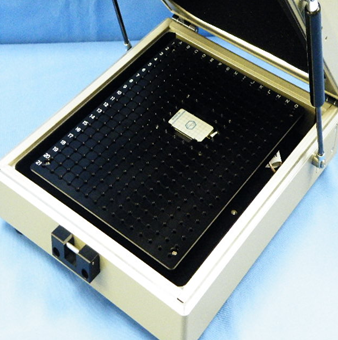

最適な位置に固定可能なユニーバーサルフィクスチャー XY位置出しモデルアンテナの向きも水平/垂直に設置可能です

人気のTC-5915Ａを更に使いやすく、大型化にしました。サイズを大きくしたことで、ノートPCまで搭載可能です。更に、バックパネルを大きくしたことで従来よりも多くのコネクタを搭載可能になりました。

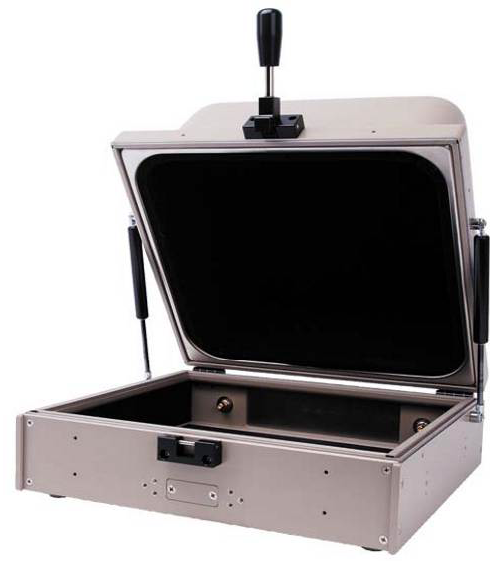

長寿命＆高耐久、カンタンメンテナンス、専用フィクスチャー搭載可能な電波シールドボックス TC-5916A シールド性能：-70dB/2.5GHz、寸法（内形）　310X280X200mm 寸法（外形） 400X475X240mm 用途：携帯端末、RFID, Bluetooth, Zigbee, Wimax

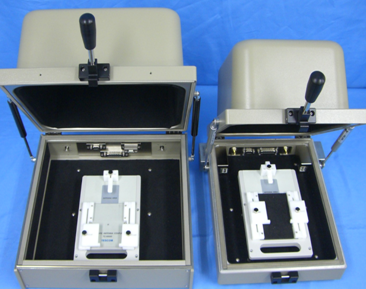

左側　TC-5916A 右側　TC-5915A 大型化しました。

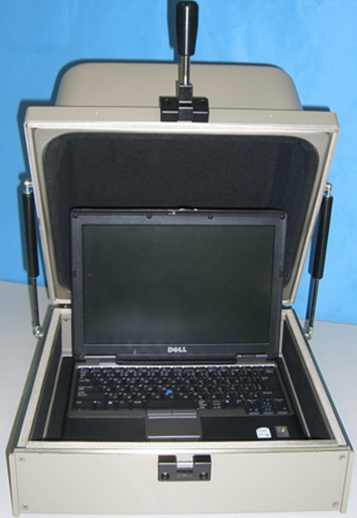

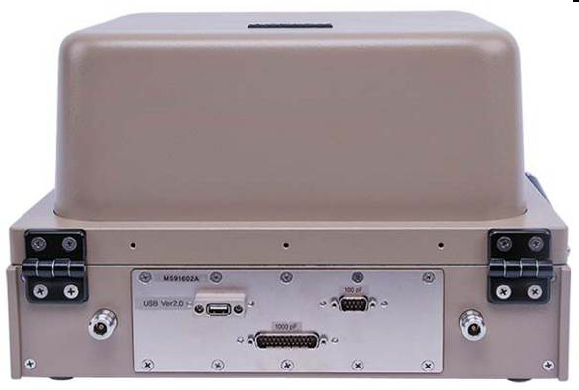

バックパネルを大きくしたことで従来よりも多くのコネクタを搭載可能になりました。			サイズを大きくしたことで、ノートPCまで搭載可能です。

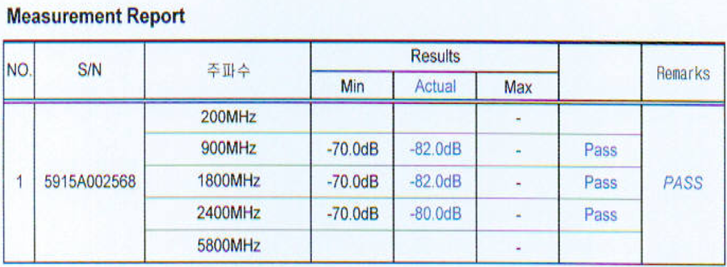

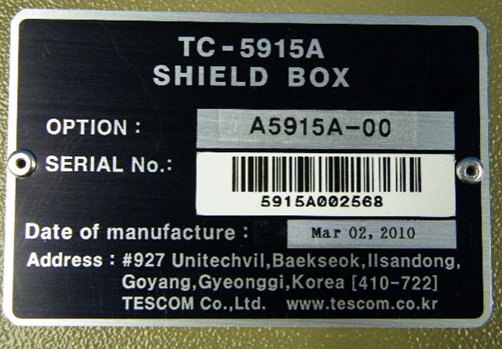

出荷前に性能検査をしています。（検査レポート付き）シリアルナンバー管理で、サポートも万全です。
			F59161A　TC-93026A搭載時 TC-5916A/AP標準フィクスチャーです。
