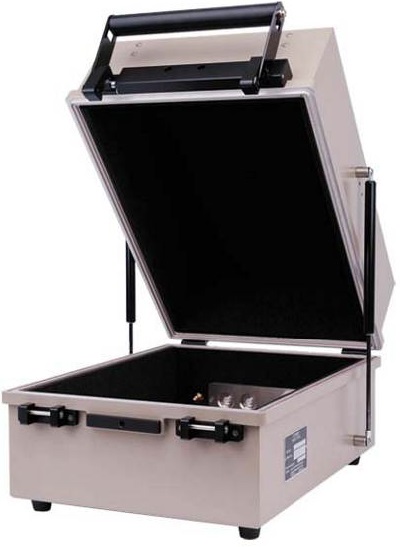

RFシールドボックス　中型サイズ TC-5922A　電波シールドボックス手動開閉タイプの電波シールドボックスです。
100MHz～6GHz対応 GPS, Bluetooth, Wi-fi, Wimax, LTEなど無線通信デバイスの試験に適しております。
	製造ライン、設計開発、品質管理など様々な測定環境に適しており、優れたシールド性能と測定に必要なインターフェースを有しています。携帯電話、ノートブックPC、タブレットPC、ワイヤレスデバイス、Bluetooth、RFID、3G、無線LAN、GPS、Zigbeeなどの各種通信端末をシールドしながら、無線通信テストを実施することが出来ます。インターフェースパネルのカスタムオーダーも可能です。シールド性能: > 65dB 100～2000MHz > 65dB 2000～3000MHz > 55dB 3000～6000MHz 外形寸法: 382(W) x 560(D) x 290(H) [mm] 内形寸法: 295(W) x 440(D) x 217(H) [mm] 重量 Total: 22Kg
	●携帯電話, ノートブックPC＆タブレットPC, Bluetooth, RFID, 無線LAN,GPS,Zigbee,などの各種通信端末をシールドしながら、無線通信テストを実施することが出来ます。 ●豊富なインターフェースを準備しております。様々なデバイスに対応可能です。 ●I/Oコネクタは、BNC、N、SMA、AC電源、DC電源、RJ-45、USB、D-subコネクタ等を用意しています。 ●通信端末をシールドしながら、無線通信テストを実施することが出来ます。主な特長 ① 開閉が簡単なワンハンドルモデル ② 専用フィクスチャー搭載可能です。 ③ 豊富なアンテナを取り揃えております。 ④ 最適な位置に固定可能なユニーバーサルフィクスチャー ⑤ バックパネルを取り替えることで、複数テストに対応します。 ⑥ シリアルナンバー管理で、サポートも万全です。 ⑦ 長期間の使用に最適なメンテナンス性にも優れています。 ⑧ 大変お買い得なオールインワンモデルも準備しております。

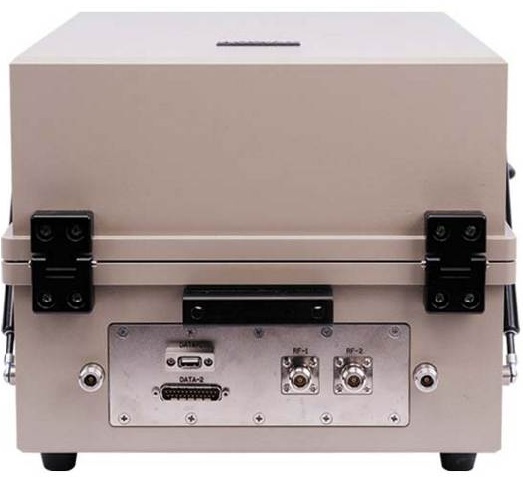

オプションＩ/Ｏインターフェースパネル豊富なI/Oコネクタを取り揃えております。標準品にない場合は、必要なコネクタを追加できます。

M592001A	M592002A		M592003A
Blank Panel	Shielding Effectiveness:>70 dB from 0.1 to 2 GHz, >60 dB from 2 to 3 GHz, >55 dB from 3 to 6 GHz DB9(p) outside and DB9(s) inside, 1000 pF Pi filter DB25(p) outside and DB25(s) inside, 1000 pF Pi filter 2 N(f) outside and SMA(f) inside		Shielding Effectiveness:>70 dB from 0.1 to 2 GHz, >60 dB from 2 to 3 GHz, >55 dB from 3 to 6 GHz DB9(p) outside and DB9(s) inside, 1000 pF Pi filter DB25(p) outside and DB25(s) inside, 1000 pF Pi filter 2 DB37(p) outside and DB37(s) inside, 1000 pF Pi filter

M592004A	M592005A		M592006A
Shielding Effectiveness:>70 dB from 0.1 to 2 GHz, >60 dB from 2 to 3 GHz, >55 dB from 3 to 6 GHz Air fitting, 6mm OD. DB9(p) outside and DB9(s) inside, 1000 pF Pi filter DB25(p) outside and DB25(s) inside, 1000 pF Pi filter 2 N(f) outside and SMA(f) inside	Shielding Effectiveness:>70 dB from 0.1 to 2 GHz, >60 dB from 2 to 3 GHz, >55 dB from 3 to 6 GHz 2 DB9(p) outside and DB9(s) inside, 1000 pF Pi filter DB25(p) outside and DB25(s) inside, 1000 pF Pi filter DB37(p) outside and DB37(s) inside, 1000 pF Pi filter N(f) outside and SMA(f) inside		*Shielding Effectiveness: >60 dB from 0.1 to 3 GHz DB9(p) outside and DB9(s) inside, 1000 pF Pi filter DB25(p) outside and DB25(s) inside, 1000 pF Pi filter 4 SMA(f) outside and SMA(f) inside RJ-45 outside and inside, 10 pF Pi filter, for LAN
