測定ソフト　NA' Link　
価格　\75,000～
ネットワークアナライザデータ収集ソフトウェア
NA' Linkシリーズ
◇ネットワークアナライザのデータをGPIB経由で吸い上げ、グラフ描画、ファイル保存、再生します。
◇ネットワークアナライザのデータをパソコンで収集、保存するためのアプリケーションです。
◇マイクロソフト社Excel97/2000とのActiveX連携、リファレンスとの差分表示（周波数ドメインデータ）、画像出力機能も装備しております。
◇NA' Linkで保存したデータをPC上の再生画面

□つないでGET、SAVEの簡単操作。高速転送。
□トレースはネットアナ側の設定に合わせ最大4トレースを一度に取り込み。
□データはバイナリで圧縮セーブ。テキスト変換セーブすれば他のアプリでも読める。
□ワンキー保存（キー押下で転送＋連番CSVファイル保存）
□バイナリセーブしたデータを読み込んで再現。テキスト変換もできる。
□トレースグラフを描画しハードコピー代わりにもなる。
□画面のイメージ保存（png、jpeg、bmp）
対応機種
HP8702　HP8703　HP8719/D/ES　HP8720/A/B/C/D　HP8722/D/ES　HP8752/A/B/C HP8753/A/B/C/D/E/ES　HP8510/A/B/C/XF　HP8530/A

動作環境
Windows98/Me/2000/XPの動作するPC
ナショナルインスツルメンツ製GPIBカード

ActiveXを利用してEXCEL97/2000にデータを送り込み、グラフ描画などのマクロを起動できます。
測定器に似たグラフを描画しハードコピー代わりにもなる。描画色、背景色は変更可能です。
リファレンスとの差分を計算表示できます。

当社のCDカタログに試用版がございます。
PCとネットアナを接続頂するだけで、簡単にご確認を頂ける試用版を準備しております。
本試用版で機能と使い勝手をご覧いただき、お気に召しましたらぜひ製品版をご購入ください。
購入方法はいくつかご用意しておりますので、弊社まで直接お問い合わせください。
>>試用版（無償）は、申し込みは、こちらから

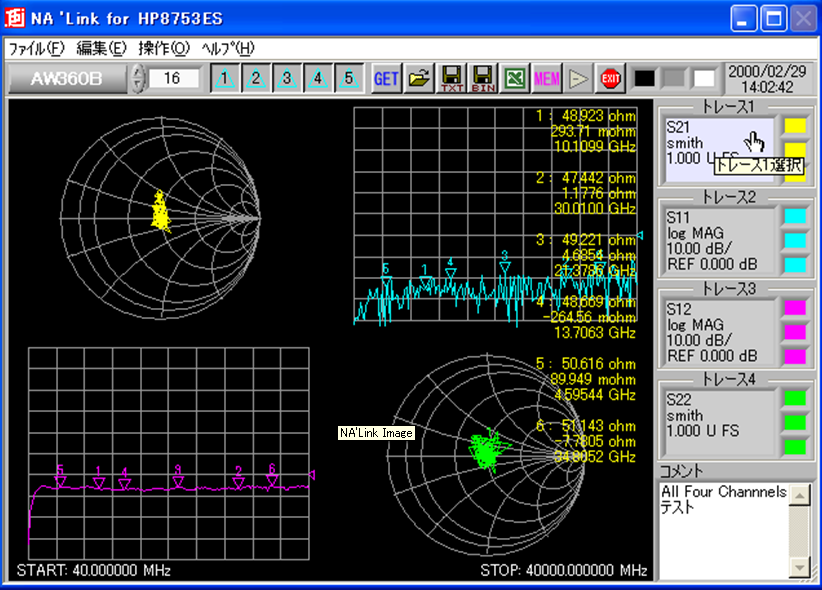

操作イメージ

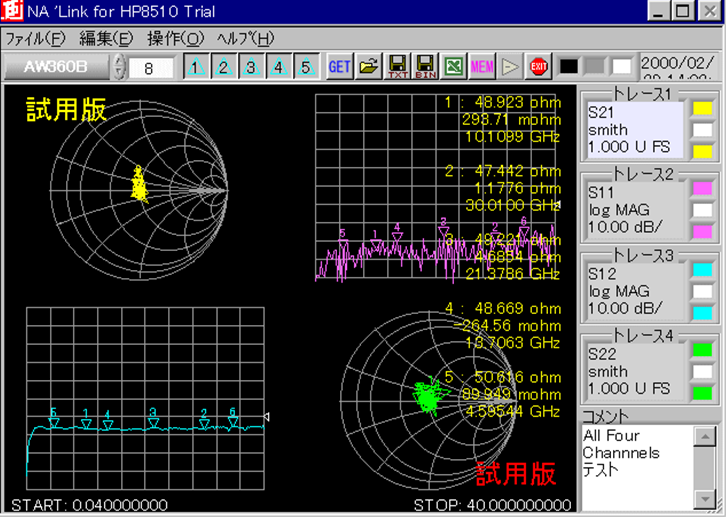

NA' Linkで保存したデータをPC上の再生画面
このまま、プリントアウトも可能です。

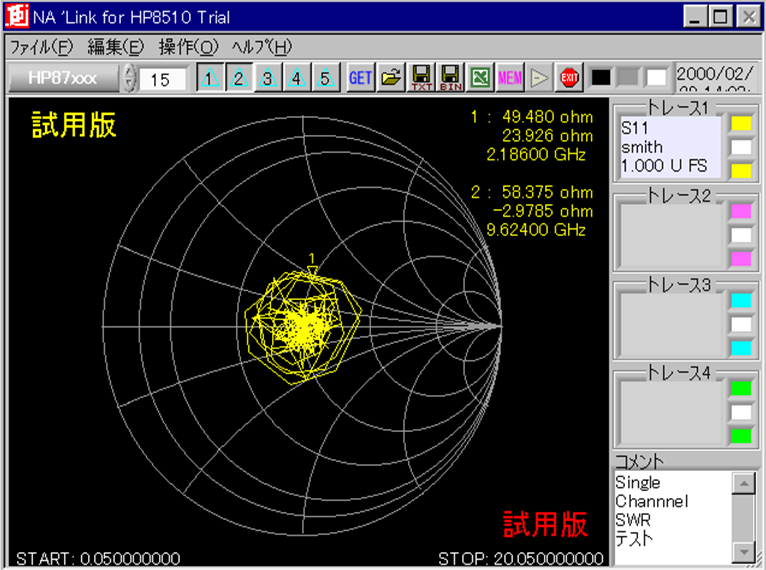

≫スミスチャート・画像データ

① マーカー指定
② 最大4トレースを一度に取り込み
③ 背景、グラフの色も変更可能
④ データのコメント欄
　

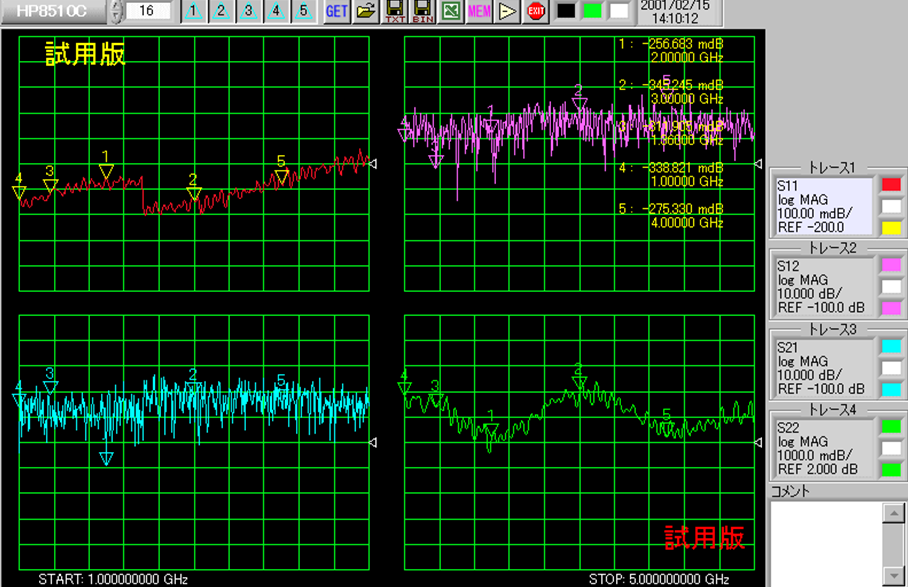

NA' Linkで保存したデータをPC上の再生画面
このまま、プリントアウトも可能です。

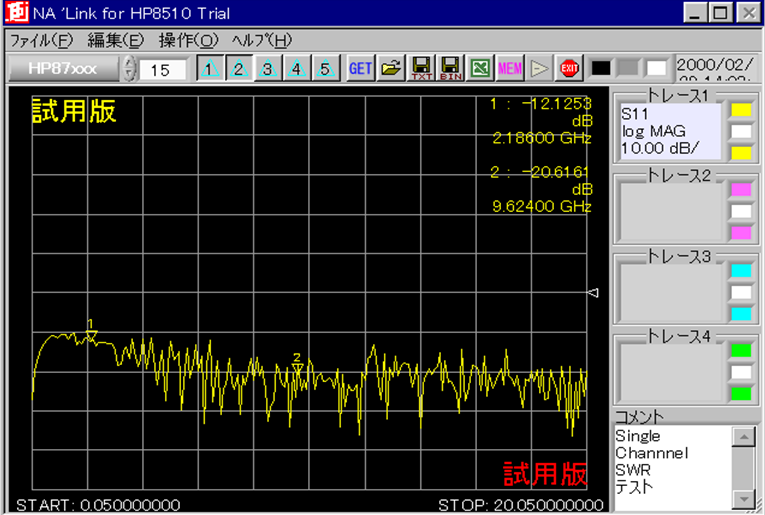

≫ログマグ・スケール・データ
　
NA' Linkの操作性は、測定器と同じ環境です。
NA' Linkは、日本ナショナルインスツルメント社のＬａｂＶＩＥＷがベースのソフトウェアーです。だから拡張も、自在です。例えば、測定に必要なその他の機器をコントロールすることも可能ですし、また、出力形式を自社用にしたいなど対応可能です。
また、このような機能が必要などのご希望がございましたら、ご一報御願いします。

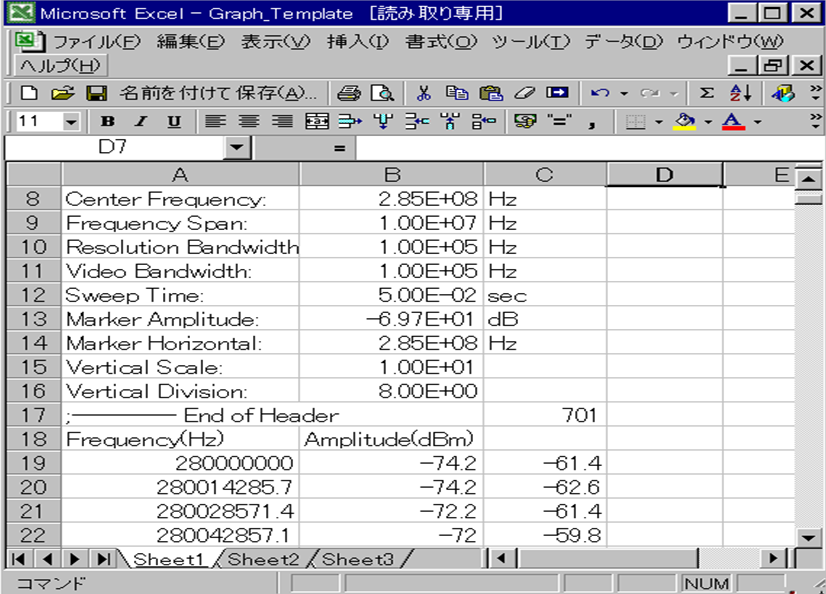

Microsoft社Excelでのテキスト表示です。
測定時にデータを確認し、あとで必要なデータを取り出すことができます。
テキストデータは、グラフ化等、様々な加工ができます。

試用版

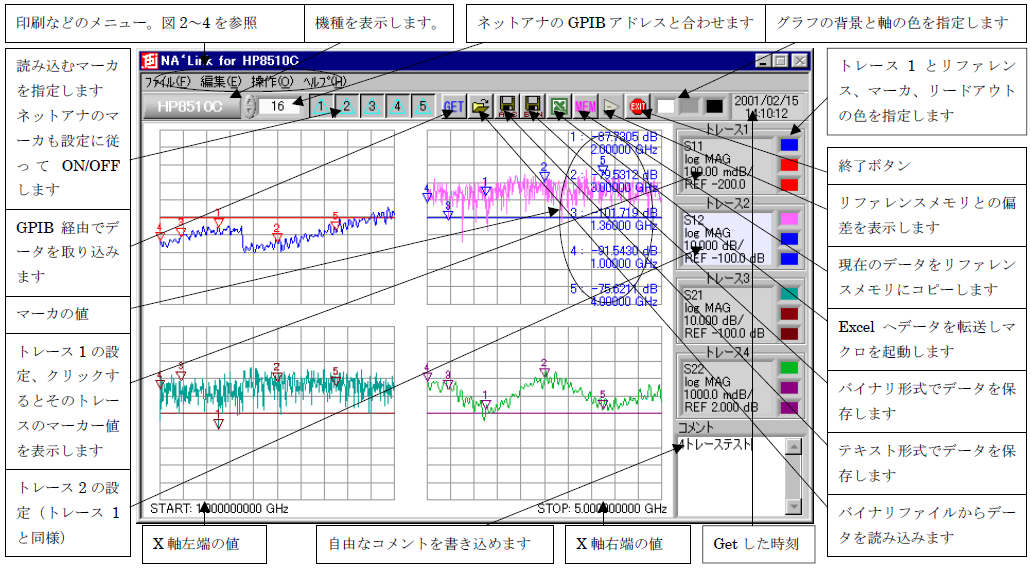

操作方法イメージ
